Sprøytestøpemaskiner: typer, komponenter, prosess og valgguide

Sprøytestøpemaskiner : Utvalg, prosess, verktøy og feilsøking

Sprøytestøping er arbeidshesten i moderne produksjon, og produserer alt fra flaskekorker og forbrukerprodukter til medisinsk utstyrshus. Hvis du vurderer injeksjon molding maskin produkter eller spesifisere en ny produksjonslinje, forståelse av maskin, verktøy, materialer og prosessvariabler kan hjelpe deg med å unngå kostbare feil og oppnå konsistente deler raskere.

Hva er en sprøytestøpemaskin?

An sprøytestøpemaskin er et produksjonssystem som smelter plast, sprøyter det inn i et formhulrom, pakker det under trykk, avkjøler det og støter ut den ferdige delen. Høyre sprøytestøping utstyr kan forbedre kvaliteten på delene, redusere skrap og øke produksjonseffektiviteten, spesielt for høyvolumsapplikasjoner.

En typisk produksjonscelle for sprøytestøping inkluderer:

• Støpemaskin: Klemmeenhet og injeksjonsenhet
• Mugg: Produksjonsverktøy som utgjør delen
• Materialhåndtering: Tørketrommel, loader, blender og tilhørende utstyr
• Avkjøling: Kjøler, termolator og støpetemperaturkontrollutstyr
• Automatisering: Robot-, transport-, synsinspeksjons- og delhåndteringssystemer

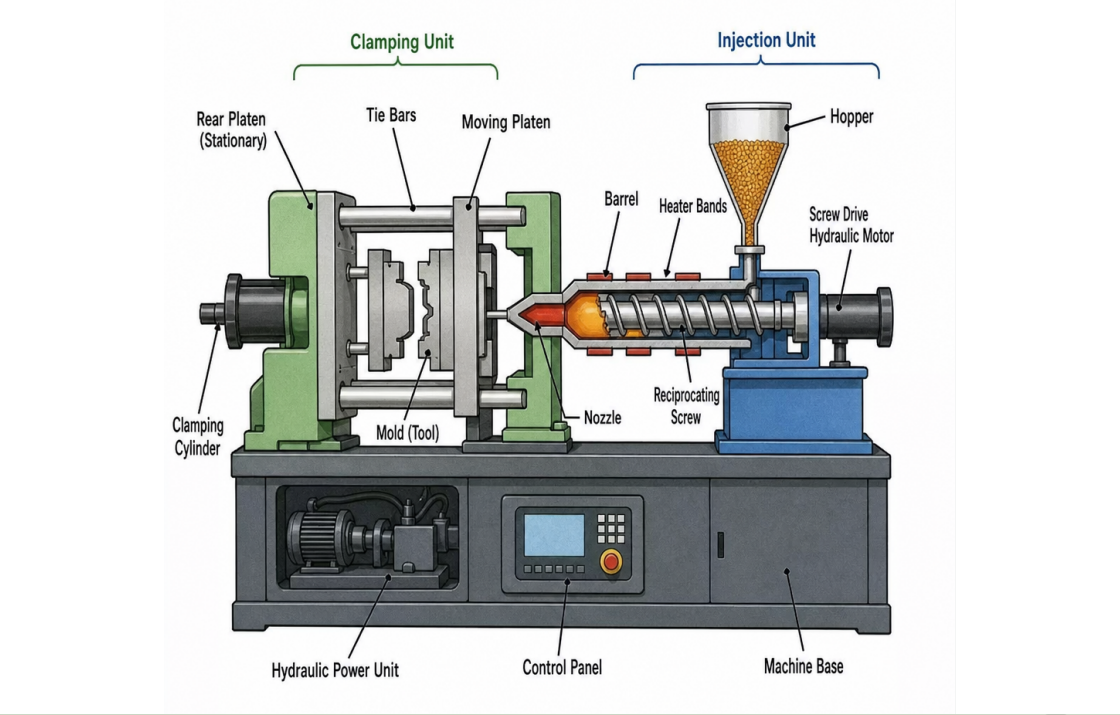

Deler og funksjoner for sprøytestøping

Forståelse sprøytestøpemaskin parts and functions er viktig for feilsøking, vedlikehold, utstyrsvalg og prosessoptimalisering.

Hopper og Feed Throat

Den hopper lagrer og mater harpiks inn i maskinen. Matehalsen overfører materiale inn i tønnen og må håndteres riktig for å forhindre brodannelse eller inkonsekvent fôring. Hygroskopiske materialer krever vanligvis en materiale tørketrommel før behogling.

Tønne- og varmebånd

Den fat inneholder skruen og gir miljøet der polymeren smeltes. Varmebånd opprettholde den nødvendige temperaturprofilen gjennom hele fatet.

Skru og kontrollring

Den skrue mykner, bloger og måler polymeren. Den sjekk ring bidrar til å forhindre at smeltet materiale flyter bakover under injeksjon, og støtter konsistent skuddstørrelse og repeterbarhet.

Dyse

Den dyse overfører smeltet plast fra fatet inn i formens innløpsbøssing. Dysedesign og temperatur må samsvare med materialet, formen og påføringen.

Drive for injeksjonsenhet

Den injection unit may use hydraulisk, servohydraulisk eller elektrisk drivteknologi for å kontrollere skrurotasjon og injeksjonsbevegelse.

Klemmeenhet

Den klemenhet , inkludert platene og festestengene, åpner og lukker formen og gir tilstrekkelig klemkraft til å motstå hulromstrykk under injeksjon og pakking.

Ejektorsystem

Den ejektorsystem fjerner den støpte delen fra kjernen. Riktig ejektortidspunkt og kraft er avgjørende for å forhindre fastklebing, deformasjon, stressbleking eller skade på deler.

Kontroller og sensorer

Moderne maskiner bruker kontrollere og sensorer for å overvåke og regulere injeksjonstrykk, hastighet, temperatur, skrueposisjon, syklustid, alarmer og prosessoppskrifter.

Typer sprøytestøpemaskiner

Når man sammenligner typer sprøytestøpemaskiner , vurdere nødvendig presisjon, hastighet, energiforbruk, materiale, delgeometri, produksjonsvolum og driftsmiljø.

Elektriske vs. hydrauliske sprøytestøpemaskiner

Elektriske sprøytestøpemaskiner velges ofte når høy presisjon, repeterbarhet, renslighet og energieffektivitet er viktig.

Fordelene med elektriske maskiner inkluderer:

• Høy posisjoneringsnøyaktighet
• Utmerket repeterbarhet fra skudd til skudd
• Lavere energiforbruk i mange applikasjoner
• Lav driftsstøy
• Egnethet for rene og kontrollerte produksjonsmiljøer

Potensielle begrensninger inkluderer:

• Høyere initial utstyrskostnad
• Bruksbegrensninger for visse krav til svært store tonnasjer eller ekstreme plikter

Hydrauliske sprøytestøpemaskiner er mye brukt til store deler og krevende industrielle applikasjoner.

Fordelene inkluderer:

• Bredt utvalg av tilgjengelige klemkrefter
• Sterk ytelse for tunge applikasjoner
• Fleksibel prosessevne
• Etablert teknologi med lang serviceerfaring

Potensielle hensyn inkluderer:

• Høyere energiforbruk sammenlignet med mange moderne elektriske systemer
• Vedlikehold av hydraulikkolje
• Større oppmerksomhet på renslighet og lekkasjekontroll

Hybrid- og servosprøytestøpemaskiner

Mange moderne maskiner bruker hybrid- eller servohydrauliske systemer . Fordelene med injeksjonsstøping med servodrev kan omfatte:

• Redusert energiforbruk sammenlignet med konvensjonelle hydraulikksystemer
• Raskere og mer presis bevegelseskontroll
• Lavere varmeutvikling
• Forbedret prosessstabilitet
• Bedre kontroll over krevende støpeapplikasjoner

Spesielle sprøytestøpemaskiner

Avhengig av sprøytestøping av plast , kan det være nødvendig med spesialutstyr, inkludert:

• Høyhastighets pakkemaskiner
• Multi-komponent og 2K støpemaskiner
• Sett inn støpemaskiner
• LSR sprøytestøpemaskiner
• Mikrostøpemaskiner

Spesifikasjoner for sprøytestøping av plast

Den terms plast sprøytestøpemaskin and plastinjeksjonsmaskin brukes ofte om hverandre. Ved sammenligning av utstyr bør imidlertid innkjøpsspesifikasjonen være presis.

Viktige parametere inkluderer:

• Klemmekraft: kN eller tonn
• Skuddstørrelse: gram eller unser
• Skrue diameter: mm
• Skrue L/D-forhold
• Injeksjonstrykk
• Injeksjonshastighet
• Plastisering og gjenvinningsgrad
• Platedimensjoner
• Snøreavstand
• Minimum og maksimal formtykkelse
• Maksimalt dagslys
• Ejektorslag og kraft

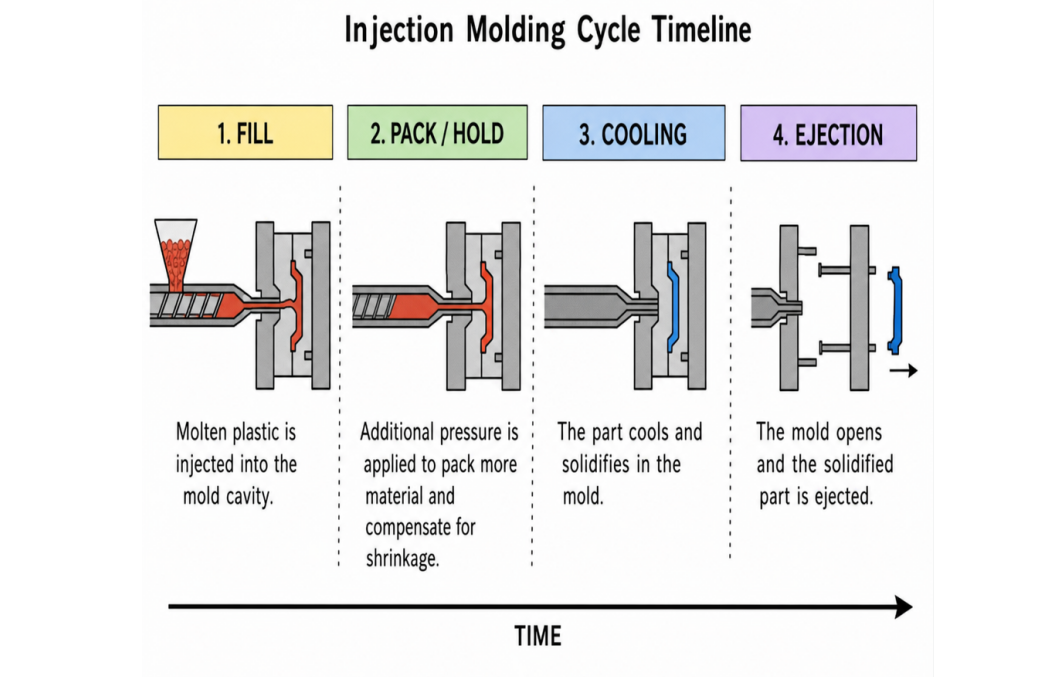

Sprøytestøpingsprosess trinn for trinn

Forståelse the sprøytestøping trinn for trinn gjør det lettere å identifisere variablene som påvirker kvalitet og syklustid.

1. Materialforberedelse

Tørk harpiksen ved behov og oppretthold produsentens spesifiserte fuktighetsnivå. Feil forberedelse av materialet kan forårsake sprut, sprøhet, dimensjonal ustabilitet og andre defekter.

2. Plastisering

Den screw rotates and melts the polymer. Mottrykk kan justeres for å forbedre blandingen og smeltekonsistensen.

3. Mugglukking og klemmeoppbygging

Den mold closes and the clamp builds sufficient force before injection begins.

4. Fylling

Smeltet polymer injiseres i hulrommet. Injeksjonshastighet, trykk, smeltetemperatur, formtemperatur og strømningsoppførsel alle påvirker fyllingsytelsen.

5. Pakking og holding

Pakk og hold-trykket kompenserer for materialkrymping mens porten forblir åpen. Målet er å oppnå nødvendig delvekt og dimensjoner uten for stor belastning.

6. Avkjøling

Kjøling er ofte en av de største bidragsyterne til total syklustid. Veggtykkelse, formtemperatur, kjølekanaldesign og kjølevæskestrøm påvirker kjøleytelsen sterkt.

7. Formåpning

Den mold opens after sufficient cooling. Controlled mold movement helps prevent part drag, deformation, or vacuum-related sticking.

8. Utkasting og delhåndtering

Ejektorstifter, luft, roboter eller andre systemer fjerner den støpte delen. Automatisert håndtering kan forbedre konsistensen og redusere åpningstiden for formen.

9. Syklus Gjenta

Den machine returns to the beginning of the cycle. The objective is a stabilt og repeterbart prosessvindu , i stedet for bare å oppnå kortest mulig syklus.

Eksempler på sprøytestøpte plastdeler

Ulike delgeometrier stiller ulike krav til maskin og form.

Tynnveggsbeholdere

Tynnvegg emballasje krever høy injeksjonshastighet, stabil smeltetemperatur, effektiv ventilasjon og raske syklustider .

Gearhus

Girhus krever sterk dimensjonskontroll, konsekvent pakking og balansert kjøling for å minimere vridning.

Koblinger

Koblinger often require trange dimensjonstoleranser, konsekvent skuddstørrelse, effektiv ventilering og pålitelig formjustering .

Medisinske komponenter

Medisinske komponenter kan kreve prosessvalidering, materialsporbarhet, kontrollerte produksjonsmiljøer og detaljerte prosessdata .

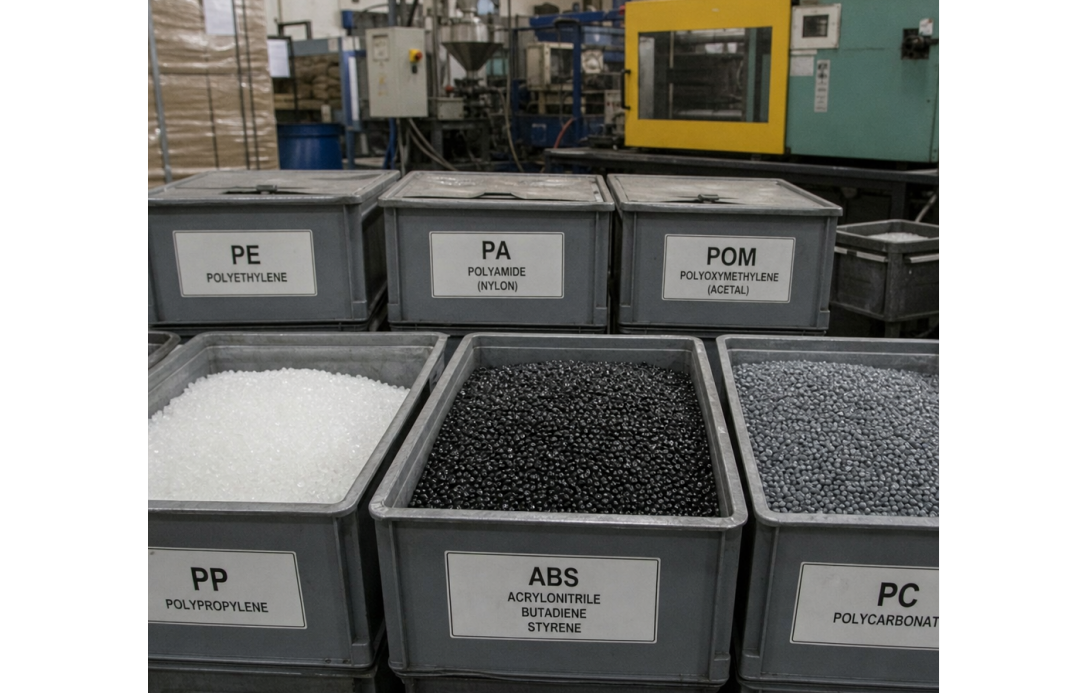

Beste materialer for sprøytestøping

Velge beste materialer for sprøytestøping avhenger av mekanisk styrke, kjemikaliebestandighet, temperaturkrav, utseende, dimensjonsstabilitet, kostnader og regulatoriske krav.

PP og PE

Polypropylen (PP) and polyetylen (PE) er økonomiske materialer med god kjemikaliebestandighet. PP er også mye brukt for applikasjoner som krever levende hengsler.

ABS

ABS tilbyr en nyttig kombinasjon av seighet, utseende og bearbeidbarhet, noe som gjør det vanlig i forbrukerhus og industrielle komponenter.

PC

Polykarbonat (PC) gir høy slagfasthet og kan tilby utmerket klarhet, selv om det generelt krever mer krevende prosesseringsforhold enn råharpikser.

PA / Nylon

Polyamid (PA eller nylon) gir styrke og slitestyrke. Fuktighetskontroll og riktig tørking er spesielt viktig.

POM / Acetal

POM (acetal) tilbyr lav friksjon, god dimensjonsstabilitet og slitestyrke, noe som gjør den egnet for gir og presisjonsmekaniske komponenter.

PEEK og PEI

PEEK og PEI er høyytelses ingeniørpolymerer som brukes i krevende temperatur-, kjemiske og mekaniske miljøer. De krever riktig utformet verktøy og høytemperaturbehandlingsevner.

Tips: Materialvalg bør alltid vurderes sammen med portdesign, ventilering, kjøling, formtemperatur og maskinens trykk- og temperaturegenskaper.

Multi-Cavity Mold Design Guide

A designguide for støpeform med flere hulrom bør fokusere på å øke produksjonen uten å introdusere overdreven prosessfølsomhet eller vedlikeholdsrisiko.

Viktige hensyn inkluderer:

• Løperbalanse: Oppretthold jevn flyt til hvert hulrom
• Portdesign: Kontroller skjæring, fyllingsadferd og portfrysing
• Utlufting: Sørg for effektiv gassevakuering for hvert hulrom
• Avkjøling: Oppretthold jevn temperatur i alle hulrom
• Skillelinjeintegritet: Forhindre blink og oppretthold muggjustering
• Vedlikeholdstilgang: Gjør verktøy med høy kavitasjon praktisk å betjene

Ved skalering fra ett eller to hulrom til 8, 16, 32 eller 64 hulrom , kontroller at sprøytestøpemaskinen har tilstrekkelig:

• Skuddkapasitet med passende pute
• Injeksjonshastighet for samtidig hulromfylling
• Plastiseringskapasitet
• Klemkraft
• Muggmonteringsplass

Hvordan velge en sprøytestøpemaskin

Når man bestemmer hvordan velge en sprøytestøpemaskin , begynn med del, materiale og form , i stedet for å velge en maskin basert kun på katalogtonnasje.

Produksjonskrav

Definer:

• Årlig produksjonsvolum
• Nødvendig syklustid
• Antall hulrom
• Forventet oppetid
• Mål skrothastighet
• Nødvendig automatiseringsnivå

Materialkrav

Vurder:

• Harpiksviskositet
• Smeltetemperatur
• Muggtemperatur
• Tørkekrav
• Armering eller fyllstoffinnhold
• Etsende eller slitende egenskaper

Klemkraft

Estimer det nødvendige klemkraft basert på projisert delareal, hulromstrykk, materiale og prosessforhold. Unngå både utilstrekkelig tonnasje og unødvendig overdimensjonering.

Skuddstørrelse

Velg en maskin som kan produsere det nødvendige skuddet og samtidig opprettholde en rimelig rekkevidde. Unngå konsekvent drift ved yttergrensene til injeksjonsenheten.

Injeksjonshastighet og trykk

Høyhastighetsinjeksjon kan være kritisk for tynnveggede deler, lange strømningslengder og krevende fyllingsmønstre . Kontroller at maskinen kan oppnå den nødvendige injeksjonshastigheten uten å nå sine trykk- eller hastighetsgrenser.

Formdimensjoner

Sjekk:

• Platedimensjoner
• Snøreavstand
• Formtykkelsesområde
• Maksimalt dagslys
• Ejektorspesifikasjoner
• Formvektskapasitet

Prosessovervåking

For krevende applikasjoner, vurder hulromstrykkovervåking, temperaturovervåking, datalogging, alarmgrenser og resepthåndtering .

Automatiseringskompatibilitet

Hvis automatisering er planlagt, kontroller kompatibilitet med:

• Robotgrensesnitt
• Ende-på-armverktøy
• Transportører
• Synsinspeksjon
• Del separasjon
• Sikkerhetssystemer

Kjøpe en brukt sprøytestøpemaskin

Hvis du søker etter en sprøytestøpemaskin for sale , evaluer maskinens tilstand i stedet for kun å fokusere på innkjøpsprisen.

Forespørsel:

• Løpetimer
• Vedlikeholdsjournaler
• Slitasjemål på skruer og tønner
• Hydraulikkoljetilstand , der det er aktuelt
• Kontrollerversjon
• Elektrisk systemtilstand
• Tilgjengelighet av reservedeler
• Servicehistorikk
• Bevis på repeterbarhet av prosessen

Når det er mulig, kjør maskinen med en representativ form eller din faktiske produksjonsform før kjøp.

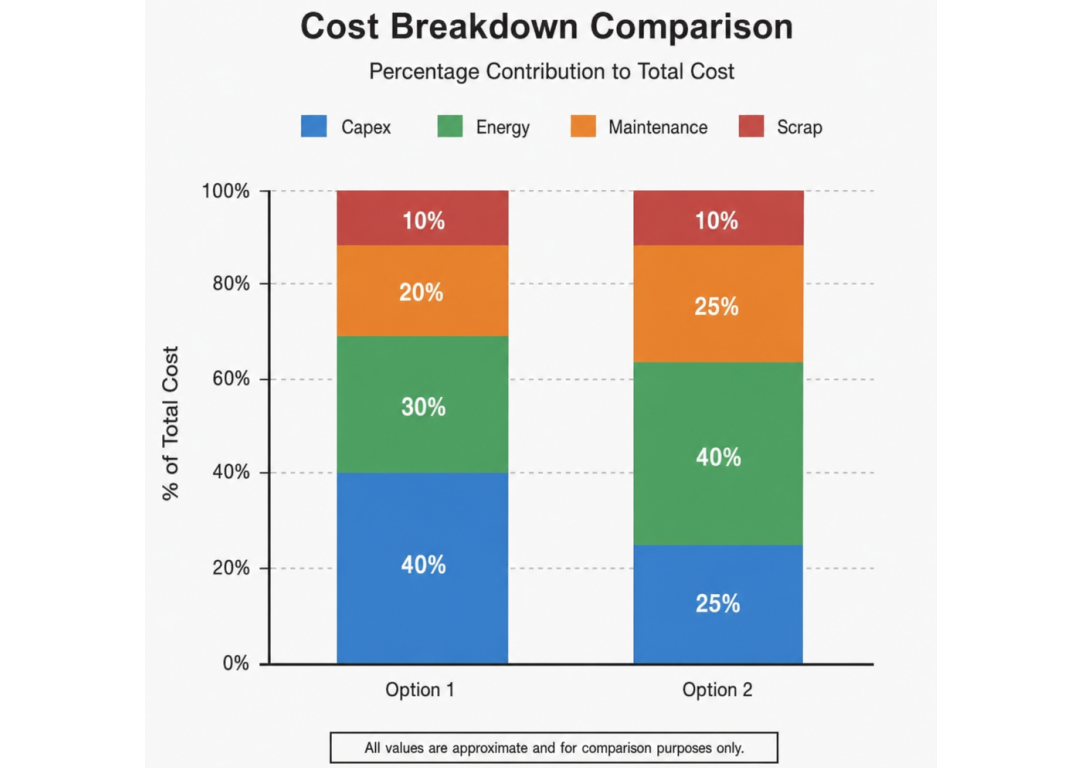

Sammenligning av kostnader for sprøytestøping

An sprøytestøpemaskin cost comparison bør vurdere den totale eierkostnaden i stedet for den opprinnelige kjøpesummen alene.

Viktige kostnadsdrivere inkluderer:

• Maskinarkitektur: elektrisk, hydraulisk eller hybrid
• Klemkraft
• Skuddkapasitet
• Automatiseringsevne
• Sikkerhetssystemer
• Kontrollerfunksjoner
• Prosessovervåking
• Presisjonspakker
• Lokal tjenestedekning
• Garanti
• Tilgjengelighet av reservedeler

Vurder også løpende kostnader som:

• Energiforbruk
• Krav til kjøling
• Forebyggende vedlikehold
• Reservedeler
• Trening
• Igangkjøring
• Nedetid
• Skrap
• Produksjonseffektivitet

En maskin med en høyere innkjøpspris kan ha en annen totaløkonomisk profil når energiforbruk, vedlikehold, produktivitet og nedetid er inkludert.

Sprøytestøpingsdefekter og løsninger

De fleste støpefeil kan spores til problemer som involverer fylling, pakking, kjøling, materialtilstand, ventilering eller formdesign .

Flash

Mulige årsaker inkluderer for høyt hulromstrykk, utilstrekkelig klemkraft, skade på skillelinjen, feiljustering av formen eller overdreven slitasje.

Sjekk:

• Injeksjonstrykk
• Injeksjonshastighet
• Klemkraft
• Skillelinjetilstand
• Formjustering
• Muggslitasje

Synkemerker

Mulige årsaker inkluderer utilstrekkelig pakking, for tidlig frysing av porten, for stor lokal veggtykkelse eller utilstrekkelig kjøling.

Potensielle justeringer inkluderer:

• Optimalisering av paknings- og holdtrykk
• Øker effektiv pakketid
• Forbedring av portdesign
• Forbedring av kjøling
• Reduserer overdreven ribbe- eller veggtykkelse

Warpage

Warpage er ofte relatert til ujevn kjøling, differensiell krymping, overdreven molekylær orientering eller ubalansert pakking .

Sjekk form-temperatursymmetri, kjøleytelse, pakkeforhold og strømningsorientering.

Brennemerker

Brennmerker kan indikere innestengt gass og utilstrekkelig ventilasjon , spesielt nær slutten av fyllingen.

Sjekk:

• Mold ventiler
• Ventilasjonsrenslighet
• Injeksjonshastighet near the end of fill
• Gassfelleplasseringer
• Materialtilstand

Splay og Silver Streaks

Splay kan skyldes fuktighet, overdreven skjærkraft, forurensning eller dårlig ventilasjon .

Bekreft harpikstørking, materialhåndtering, skrueforhold og prosessparametere.

Sveiselinjer

Sveiselinjer oppstår når separate smeltefronter møtes.

Mulige prosessforbedringer inkluderer:

• Justering av smeltetemperatur
• Justering av formtemperatur
• Optimalisering av injeksjonshastighet
• Forbedrer ventilasjon
• Gjennomgang av portplassering

Feilsøking Short Shot Molding

For kort skudd støping , kontroller følgende områder systematisk.

1. Materiale og tørking

Bekreft harpikstype, fuktighetsnivå, slipeforhold, materialflyt og matesystemtilstand.

2. Smeltetemperatur

Kontroller om smeltetemperaturen er for lav, og kontroller tønnesonetemperaturer, termoelementer, varmeapparatytelse og mykgjørende oppførsel.

3. Injeksjonshastighet og trykk

Finn ut om maskinen når sin maksimalt injeksjonstrykk eller hastighetsgrense før hulrommet fylles.

4. Lufting og gassfeller

Blokkerte eller utilstrekkelige ventiler kan forhindre fullstendig fylling. Rengjør eksisterende ventiler og gjennomgå gassfelleplasseringer.

5. Begrensninger for port og løper

Inspiser porten, løperen, innløpet og området for kaldsnegl for begrensninger eller feil dimensjoner.

6. Pute og skuddstørrelse

Bekreft skuddstørrelse, putestabilitet og kontrollringytelse. Inkonsekvent pute kan indikere et problem med injeksjonsenhet eller skrue/sjekkring.

Hvordan redusere syklustiden for sprøytestøping

Til redusere syklustiden for sprøytestøping , fokuser spesielt på kjøling og delhåndtering samtidig som delens kvalitet opprettholdes.

Optimaliser formkjøling

Forbedre kjølekanallayout, kjølevæskestrøm, turbulens og nærhet til den støpte delen.

Optimaliser Pack and Hold

Forkort pakningen og hold den bare etter bekreftelse gate frysetid og delvis vekt stabilitet . Å redusere holdetiden for aggressivt kan øke synkemerker, krymping og dimensjonsvariasjon.

Forbedre ventilasjonen

Effektiv ventilering kan tillate raskere fylling samtidig som brennmerker og innestengte gassdefekter reduseres.

Forbedre automatisering

Roboter og automatisert håndtering av deler kan gi konsekvent fjerning og redusere forsinkelser ved åpning og lukking av mugg.

Optimaliser utkast

Riktig ejektortiming, slag og delfrigjøring kan forhindre fastsitting og unødvendige syklusforsinkelser.

Viktig: En kortere syklus er bare en forbedring når kvaliteten holder seg stabil. Overvåke OEE, skraphastighet, delvekt, dimensjonsvariasjon og nedetid , ikke syklustid alene.

Injeksjonsstøpingsstandarder for medisinsk kvalitet

For regulerte medisinske komponenter, standarder for sprøytestøping av medisinsk kvalitet involverer mye mer enn å produsere visuelt akseptable deler.

Produksjonsplanlegging kan omfatte:

• IQ/OQ/PQ prosessvalidering
• Materialsporbarhet
• Lottkontroll
• Kontrollert materialhåndtering
• Renromskompatibilitet der det er nødvendig
• Kalibrert måleutstyr
• Endringsledelse
• Prosessovervåking
• Alarmhåndtering
• Oppbevaring av produksjonsdata

For disse bruksområdene bør maskinvalg vektlegges repeterbarhet, prosesskontroll, sporbarhet og datafangst , ikke bare klemme tonnasje.

Siste takeaway

Vellykket sprøytestøping avhenger av justeringen av maskin, form, materiale og prosess .

Den right plast sprøytestøpemaskin skal gi tilstrekkelig klemkraft, injeksjonskapasitet, formkompatibilitet, prosesskontroll og repeterbarhet for den tiltenkte applikasjonen. Samtidig må formen gi effektiv fylling, ventilering, kjøling og utstøting.

Bruk sprøytestøpesyklusen— fyll, pakk, avkjøl og løs ut -som rammeverket for optimalisering. Når defekter oppstår, behandle dem som prosesssignaler som kan peke på problemer med fuktighet, trykk, temperatur, luftstrøm, materialoppførsel eller kjølebalanse .

Med disiplinert maskinvalg, godt designet verktøy, kontrollerte materialer og systematisk prosessovervåking, kan produsenter forbedre repeterbarhet, reduser skrot, forkort syklustider og skaler produksjonen med større selvtillit .
