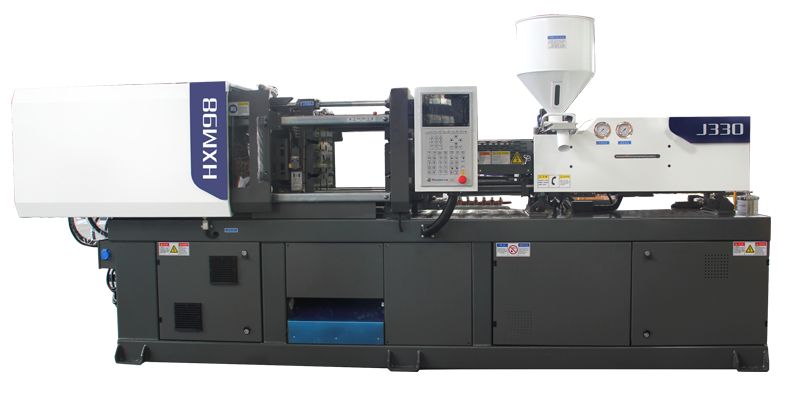

Hva er monteringsmetoden for sprøytestøpemaskinen?

I sprøytestøpemaskinen er tannhjulene vanligvis festet på akselen. For passformen til giret og akselen brukes for det meste H7/k6, H7/n6, H7/r6 presisjonspasning eller interferenspasning. Girmonteringsmetoden er som følger.

1. Fjern gratene på de matchende delene av det indre hullet i giret og akselen.

2. Match nøkkelen i henhold til girakselen og girkilen. Generelt kan H9/h9-koordinering brukes.

3. Oppdag den faktiske størrelsen på diameteren til akselen og girhullet, og bestem monteringsmetoden til giret og akselen i henhold til størrelsen på interferensen.

4. Etter montering, påfør et tynt lag med smøreolje på den matchende delen av akselen. Hvis interferensen er relativt stor, bruk en presse for å montere; hvis interferensen er relativt liten, kan den settes sammen ved å slå med en håndhammer.

5. Girmontering bør ta hensyn til følgende:
a. Når du monterer med en presse, bruk tannhjulplanet som en kalibrering for å nivellere det, bruk en firkant for å korrigere akselen, og sett deretter sammen igjen.
b. De sammensatte girene og transmisjonsakselens skuldre skal være tett festet, som vist i figuren nedenfor, og ingen helling eller feiljustering er tillatt.
c. Hvis det ikke er noen dreieblokk der gir og aksel passer sammen, bør giret festes med skruer og aksler for å hindre at girakselen beveger seg.
d. Når det er et problem med girarbeidet etter montering, kan du se følgende tabell for analyse og justering.
