Hva er en plastsprøytestøpemaskin?

Hva er en Plast injeksjonsmaskin ?

En plastinjeksjonsmaskin er industrielt produksjonsutstyr som varmer opp fast plastharpiks til smeltet tilstand og deretter tvinger det smeltede materialet inn i en lukket stålform under kontrollert trykk, hvor det avkjøles og stivner til en ferdig del i løpet av sekunder til et par minutter. Denne utstyrskategorien er mer formelt kjent som en sprøytestøpemaskin , og den sitter i sentrum av moderne plastmaskineri som brukes på tvers av produksjonslinjer for biler, emballasje, elektronikk, husholdningsapparater og forbruksvarer.

Den grunnleggende jobben til enhver plaststøpemaskin er å gjøre rå harpikspellets til en repeterbar, dimensjonalt konsistent del, syklus etter syklus, uten å endre verktøy mellom batcher. En enkelt form montert i klemenheten kan produsere tusenvis av nesten identiske deler, noe som er en av grunnene til at sprøytestøping fortsatt er en primær produksjonsmetode for høyvolumsplastkomponenter i så mange bransjer.

Maskiner i denne kategorien er vanligvis dimensjonert etter klemkraft, uttrykt i tonn, og etter skuddstørrelse, som beskriver hvor mye smeltet plast injeksjonsenheten kan levere i en enkelt syklus. Klemmekraften på vanlige plastinjeksjonsmaskiner kan variere fra under 100 tonn for små presisjonsartikler som koblinger og hetter opp til 3000 tonn for store deler som paller, søppelkasser og karosseripaneler til biler.

Hvordan fungerer en plastsprøytestøpemaskin?

Hver syklus av sprøytestøpepresser følger den samme fire-trinnssekvensen, enten maskinen er en liten presisjonsenhet eller en tung tonnasjepresse bygget for store industrielle deler. Å forstå hvert trinn hjelper til med å forklare hvorfor syklustid, klemkraft og delkvalitet er så nært knyttet.

Klemmetrinn

Klemmeenheten lukker og låser de to halvdelene av formen sammen, og bruker nok kraft til å holde formen lukket mot trykket fra plasten som er i ferd med å injiseres. Dette er stadiet hvor klemkraft, diskutert i detalj nedenfor, blir den avgjørende faktoren for hvor stor eller tykk del maskinen kan håndtere.

Injeksjonsstadiet

En roterende skrue inne i det oppvarmede fatet smelter faste harpikspellets og skyver den smeltede plasten gjennom en dyse inn i formhulen. Injeksjonstrykk og injeksjonshastighet er avstemt til materialet og delens geometri slik at hulrommet fylles jevnt før plasten begynner å avkjøles.

Avkjølingsstadiet

Når hulrommet er fullt, fortsetter formen å holde delen mens varmen trekkes ut gjennom kjølekanaler inne i formen. Avkjøling er vanligvis det lengste enkeltstadiet i syklusen, og veggtykkelse har en direkte effekt på hvor lang tid det tar, et forhold som vises i syklustidsdiagrammet senere i denne artikkelen.

Utkastningsstadiet

Etter at delen er avkjølt nok til å holde formen, åpnes klemenheten og ejektorstifter skyver den ferdige delen ut av formen. Maskinen tilbakestiller deretter og sekvensen gjentas for neste skudd.

Typer plaststøpemaskiner tilgjengelig i dag

Produsenter av plastutstyr for støpemaskiner grupperer vanligvis maskiner etter hvordan klem- og injeksjonsenhetene drives. De fire kategoriene nedenfor dekker det meste av det som brukes i produksjonsmiljøer i dag, og mange maskinlinjer forgrener seg også til spesialiserte serier som to platedesign, høyhastighetslinjer og tofargesystemer bygget for deler som kombinerer to materialer i ett enkelt skudd.

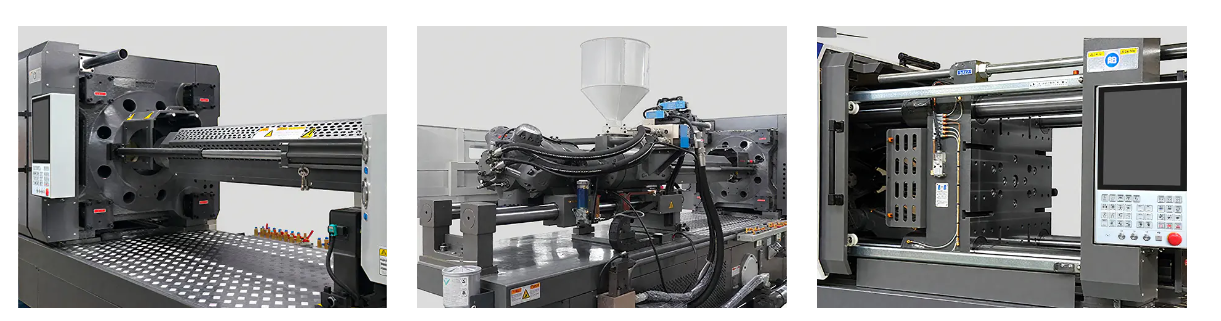

Nøkkelkomponenter inne i en plastsprøytestøpemaskin

Uavhengig av drivtype, er en maskin plaststøpelinje avhengig av at den har de samme kjernebyggesteinene som jobber sammen. Å vite hva hver del gjør gjør det lettere å lese et maskinspesifikasjonsark og sammenligne modeller før du forplikter deg til et produksjonsoppsett.

• Injeksjonsenhet : trakt, oppvarmet fat og skrue som smelter harpikspellets og skyver smeltet plast inn i formen.
• Klemenhet : plater, strekkstenger og en vippe- eller hydraulisk mekanisme som holder formen lukket under injeksjon.
• Mold : verktøyet som former delen, montert mellom de faste og bevegelige platene.
• Kontrollsystem : operatørpanelet og kontrolleren som styrer temperatur, trykk, hastighet og timing for hvert trinn.
• Drivsystem : den hydrauliske pumpen, servomotoren eller den elektriske motoren som driver klem- og injeksjonsbevegelse.
• Kjølesystem : vann- eller oljekanaler, inne i formen og rundt fatet, som fjerner varme under syklusen.
• Ejektorsystem : pinner eller plater som skyver den ferdige delen fri fra formen når den er avkjølt.

Toleranser for presisjonssprøytestøping avhenger sterkt av hvor godt disse systemene er tilpasset delen, og det er grunnen til at komponentvalg er like viktig som total maskintonnasje.

Forstå klemkraft i støpemaskiner

Klemkraft er mengden kraft en maskin bruker for å holde de to formhalvdelene lukket mens smeltet plast injiseres under trykk. Hvis klemkraften er for lav for en gitt del, kan formen sprekke opp litt under injeksjon, og la tynn plast lekke ut langs skillelinjen, en defekt vanligvis kjent som flash.

Klemkraft måles vanligvis i tonn og er tett knyttet til det projiserte overflatearealet til delen som støpes, sammen med injeksjonstrykket materialet krever. Større, flatere deler trenger vanligvis mer klemkraft enn små, dypveggede deler med tilsvarende volum.

Som diagrammet viser, skalerer vanlige plaststøpemaskiner fra under 300 tonn for kompakte maskiner som brukes på små deler, opp gjennom 1600 til 3000 tonn rekkevidde reservert for ekstra store komponenter som paller, store skuffer og karosseripaneler.

Syklustid for sprøytestøping forklart

Syklustid er den totale tiden som trengs for å fullføre én full klemme-, injeksjons-, avkjølings- og utstøtingssekvens. Det er en av hovedtallene som brukes til å anslå hvor mange deler en maskin kan produsere i et skift.

Kjøling står vanligvis for den største enkeltandelen av syklustiden, og veggtykkelsen er den største driveren for hvor lang tid kjølingen tar, siden varmen må bevege seg lenger ut av en tykkere seksjon før delen er stiv nok til å støtes ut.

En tynnvegget del rundt 1 mm kan avkjøles og løses ut på godt under 20 sekunder, mens en del med 5 mm vegger kan ta godt over et minutt å nå samme punkt, selv på en ellers identisk maskin.

Vanlige bruksområder for sprøytestøpepresser på tvers av industrier

Utgang på plastinjeksjonsmaskinen dukker opp flere steder enn de fleste er klar over, fra huset på et husholdningsapparat til interiøret i en bil. Tabellen nedenfor gir et generelt referansebilde av hvor sprøytestøpepresser har størst bruk, basert på vanlig industripraksis i stedet for en enkelt formell undersøkelse.

Bil og transport

Støtfangere, innvendige trimpaneler, dashbord og under panserhus produseres ofte på plaststøpemaskiner med høyere tonnasje på grunn av store delstørrelser og krevende dimensjonskrav.

Emballasje og forbruksvarer

Capser, lukkinger, tynnveggede beholdere og husholdningsartikler kjøres vanligvis på raskere sykkelmaskiner, ofte servodrevne, hvor utgangsvolumet betyr like mye som delpresisjon.

Elektronikk og hvitevarer

Kapslinger, koblinger og interne braketter krever tette toleranser, og det er her servosprøytestøpemaskiner og hybridsystemer har en tendens til å bli favorisert for deres repeterbare kontroll.

Hvordan velge en sprøytestøpemaskin for dine produksjonsbehov

Å velge riktig plastinjeksjonsmaskin starter med delen, ikke maskinkatalogen. Noen få kjernefaktorer avgjør typisk hvilken maskinklasse som passer til en gitt jobb.

Som et grovt utgangspunkt estimeres tonnasjebehovet ofte ved å multiplisere det projiserte arealet av delen med en trykkfaktor knyttet til materialet, og deretter legge til margin for delens kompleksitet. Å jobbe gjennom denne beregningen med en maskinbygger før ferdigstillelse av verktøy bidrar til å unngå å velge en presse som er underdimensjonert eller unødvendig overdimensjonert for jobben.

Servo sprøytestøpemaskiner vs hydrauliske sprøytestøpemaskiner

Begge maskintypene fullfører den samme fire-trinns syklusen som er beskrevet tidligere, men måten de leverer klemme- og injeksjonskraft på er nok forskjellig til å påvirke energibruk, presisjon og støy på butikkgulvet.

Hvor hydrauliske sprøytestøpemaskiner fører

Hydrauliske systemer leverer generelt sterk ubehandlet klemkraft med lavere strukturell kompleksitet, og det er grunnen til at tunge tonnasjepresser som brukes til store strukturelle deler fortsatt vanligvis er hydrauliske eller hybride i stedet for helt elektriske.

Hvor servo-sprøytestøpemaskiner fører

Servodrevne systemer justerer motorhastigheten for å matche den nøyaktige kraften som trengs i hvert trinn av syklusen i stedet for å kjøre en pumpe kontinuerlig, noe som vanligvis reduserer energiforbruket og reduserer driftsstøy, samtidig som det forbedrer repeterbarheten for presisjonsdeler.

Om Ningbo Highsun Plastic Machinery Co., Ltd.

Ningbo Highsun Plastic Machinery Co., Ltd. er basert i Beilun Science and Technology Park i Ningbo, et område kjent innen industrien som et senter for produksjon av plastmaskiner. Fabrikken dekker mer enn 120 000 kvadratmeter og er dedikert til å produsere sprøytestøpemaskiner av merket HIGHSUN.

Bygget på nært 20 år av fokusert utvikling og trekke på mer enn 50 år av produksjonserfaring videreført fra morselskapet, har HIGHSUN Machinery vokst til en topp 3 produsent av plastsprøytestøpemaskiner i Ningbo og en av de 10 beste produsentene av plaststøpemaskiner i Kina. Raffinert prosessstyring og konsekvente produksjonsmål forblir det operasjonelle fokuset på tvers av hver produktlinje.

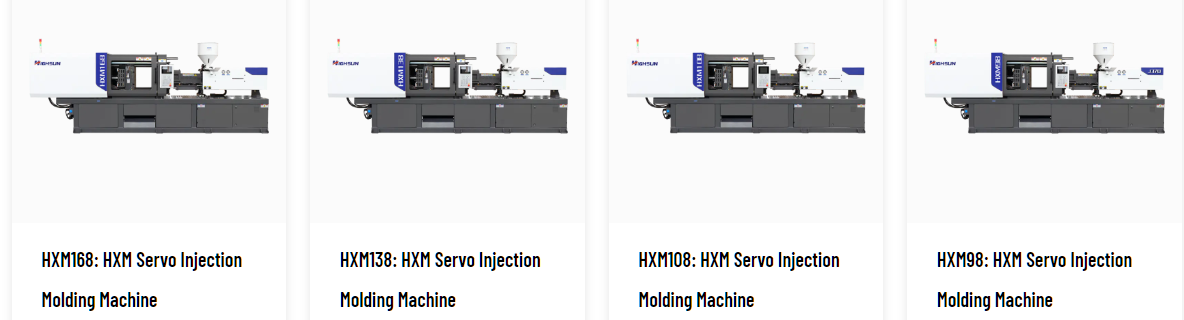

Det nåværende produktutvalget spenner over elektrisitets- og oljehybridserier, to plateserier, høyhastighetsserier, ublandede dobbelfargeserier, blandede dobbeltfargeserier, BMC-serier, PET-serier og PVC-serier, som dekker klemkraft fra 98 tonn til 3000 tonn . Tilpassede konfigurasjoner er også tilgjengelige for produksjonsbehov som faller utenfor en standardserie.

Highsun opererer rundt en kundesentrert filosofi, internt oppsummert som å forfølge fortreffelighet og støpeperfeksjon, med det bredere målet å bygge et ledende høyytelsesmerke for sprøytestøpemaskiner.
