Hva er de strukturelle funksjonene til sprøytestøpemaskinen?

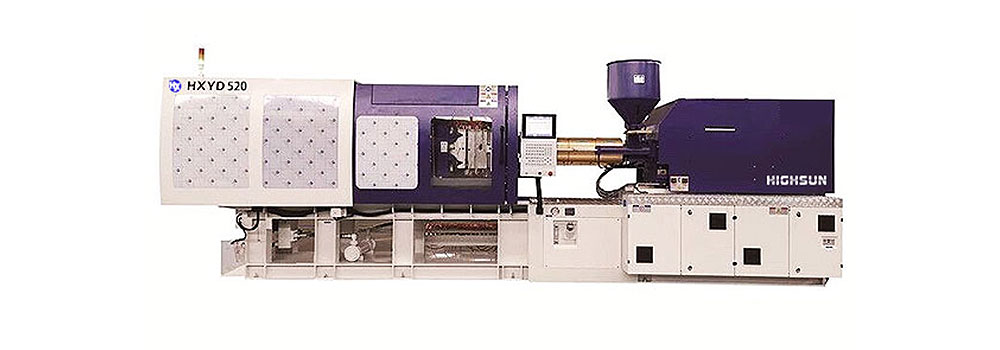

Struktur og funksjon av sprøytestøpemaskin
1. Injeksjonssystem: Injeksjonssystemet er en av hovedkomponentene i sprøytestøpemaskinen
2. Formklemmesystem
Funksjonen til formklemmesystemet: Funksjonen til formklemmesystemet er å sikre at formen lukkes, åpnes og produktet kastes ut. Samtidig, etter at formen er lukket, er formen forsynt med tilstrekkelig klemkraft til å motstå hulromstrykket som genereres av den smeltede plasten som kommer inn i formhulen, og hindrer formen i å åpne seg og forårsaker den uønskede statusen til produktet.
Sammensetning av formklemmesystemet: Formklemmesystemet består hovedsakelig av en formklemmeanordning, en maskinvri, en formjusteringsmekanisme, en utkastingsmekanisme, foran og bak faste maler, en bevegelig mal, en formklemmesylinder og en sikkerhetsbeskyttelsesmekanisme.
3. Hydraulisk system
Funksjonen til det hydrauliske overføringssystemet er å realisere sprøytestøpemaskinen for å gi kraft i henhold til de forskjellige handlingene som kreves av prosessen, og for å oppfylle kravene til trykk, hastighet, temperatur og andre deler av sprøytestøpemaskinen. Den er hovedsakelig sammensatt av forskjellige hydrauliske komponenter og hydrauliske hjelpekomponenter, der oljepumpen og motoren er kraftkilden til sprøytestøpemaskinen. Ulike ventiler kontrollerer oljetrykk og strømning for å møte kravene til sprøytestøpeprosessen.

4. Elektrisk kontroll
Det elektriske kontrollsystemet og det hydrauliske systemet er rimelig koordinert, noe som kan oppnå de teknologiske prosesskravene til injeksjonsmaskinen (trykk, temperatur, hastighet, tid) og ulike programhandlinger. Den består hovedsakelig av elektriske apparater, elektroniske komponenter, instrumenter, varmeovner, sensorer osv. Det er generelt fire kontrollmetoder, manuell, halvautomatisk, helautomatisk, justering
5. Oppvarming / kjøling
Varmesystemet brukes til å varme opp tønnen og injeksjonsdysen. Tønnen til sprøytestøpemaskinen bruker vanligvis en elektrisk varmering som oppvarmingsanordning, som er installert utenfor fatet og oppdages i seksjoner av termoelementer. Varmen gjennom sylinderveggen varmeledning gir en varmekilde for plastisering av materialet; kjølesystemet brukes hovedsakelig til å kjøle ned oljetemperaturen. Hvis oljetemperaturen er for høy, vil det forårsake en rekke feil. Et annet sted som må avkjøles er nær utløpsåpningen til tilførselsrøret for å hindre at råstoffet smelter ved utløpsåpningen, noe som resulterer i at råmaterialet ikke slippes ut normalt.
6. Smøresystem
Smøresystemet er en krets som gir relativ smøring ved den bevegelige platen, formjusteringsanordningen, koblingsstanghengselen, skytebordet osv. til sprøytestøpemaskinen for å redusere energiforbruket og øke levetiden til delene. Smøring kan være periodisk manuell smøring. Det kan også være automatisk elektrisk smøring.
7. Sikkerhetsovervåking
Sikkerhetsanordningen til sprøytestøpemaskinen brukes hovedsakelig for å beskytte sikkerheten til mennesker og maskiner. Hovedsakelig sammensatt av sikkerhetsdører, sikkerhetsplater, hydrauliske ventiler, grensebrytere, fotoelektriske deteksjonselementer, etc., for å oppnå elektrisk-mekanisk-hydraulisk sperrebeskyttelse.
Overvåkingssystemet overvåker hovedsakelig oljetemperatur, materialtemperatur, systemoverbelastning av sprøytestøpemaskinen og prosess- og utstyrsfeil, og indikerer eller alarmerer når unormale forhold blir funnet.
